Výkresy pohledů, půdorysů a řezů

Stavební výkresy pro projektanta a architekta na základě geodetického zaměření.

Pohledy na zámek ze světových stran

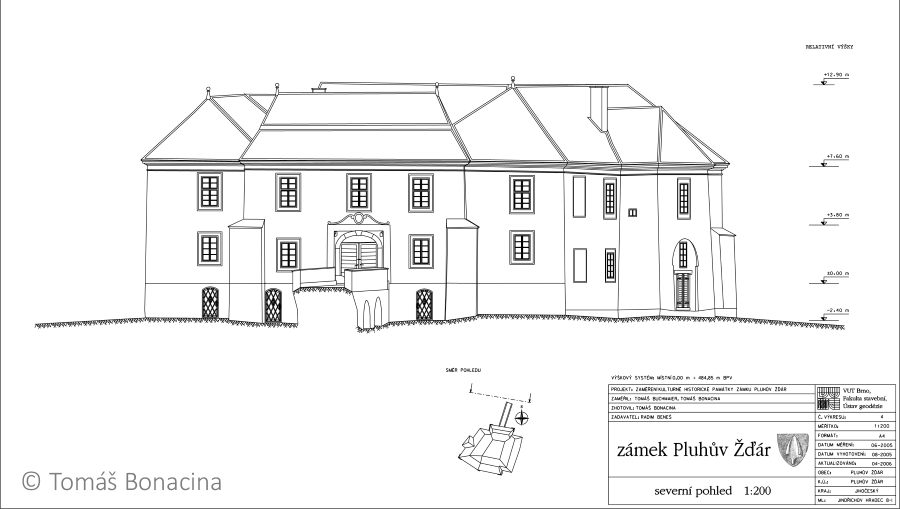

Severní pohled

Východní pohled

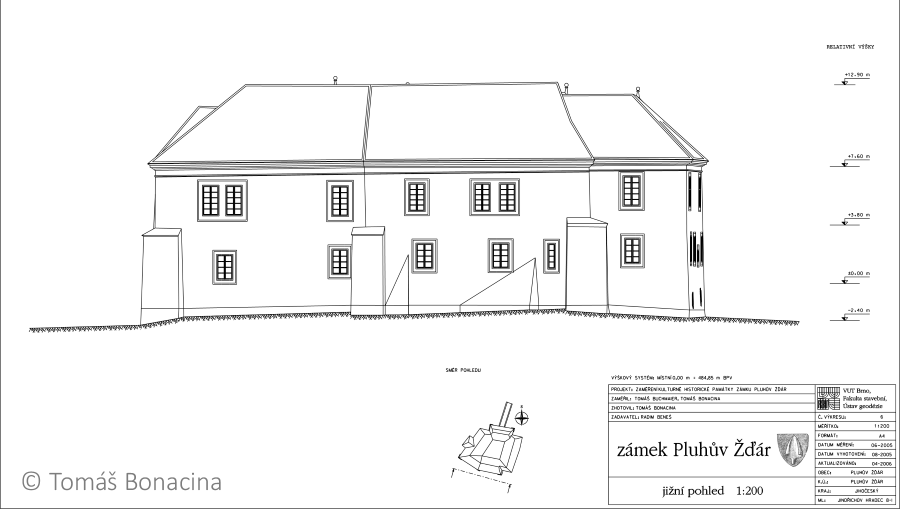

Jížní pohled

Západní pohled

Půdorysné výkresy zámku

Výsledné tisky půdorysných výkresů byly plotrovány na formát A0 v měřítku 1:50.

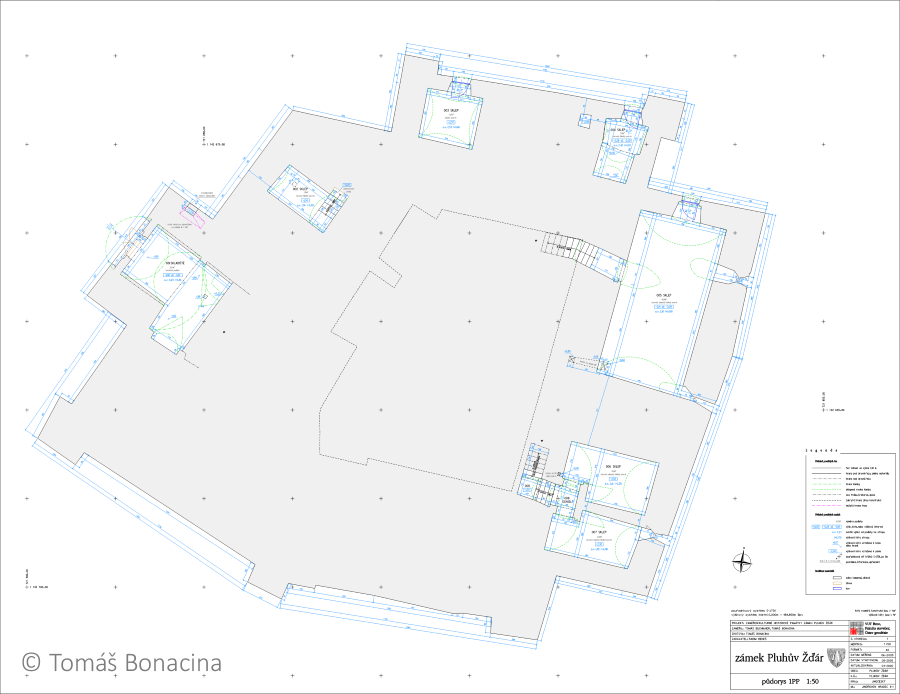

Výkres 1. podzemní podlaží - sklepení

Výkres 1. nadzemní podlaží - nádvoří a přízemí

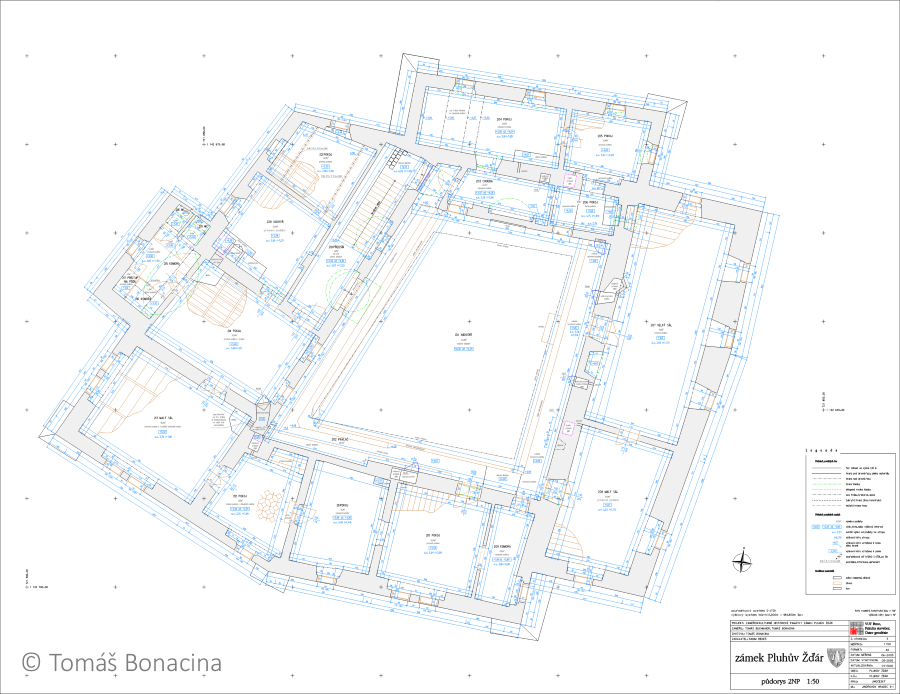

Výkres 2. podzemní podlaží - pavlač a patro

Svislé řezy zámkem, pohledy z nádvoří

Řez AA, pohled jižní z nádvoří

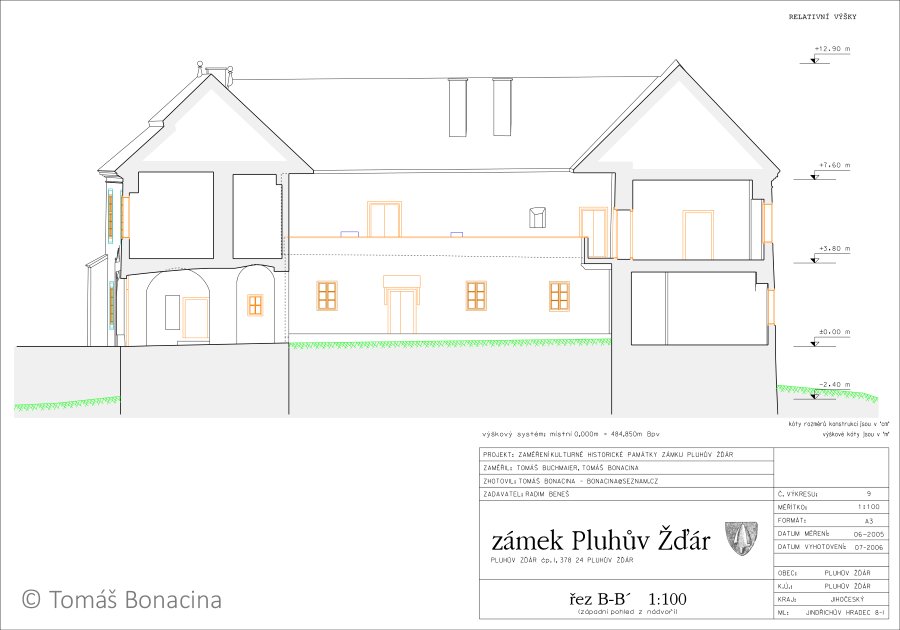

Řez BB, pohled západní z nádvoří

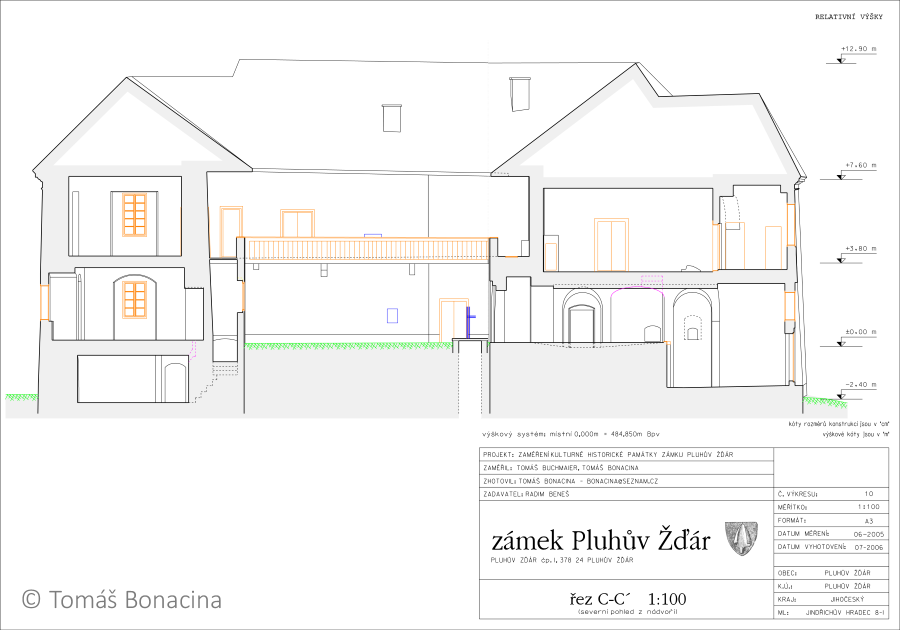

Řez CC, pohled severní z nádvoří

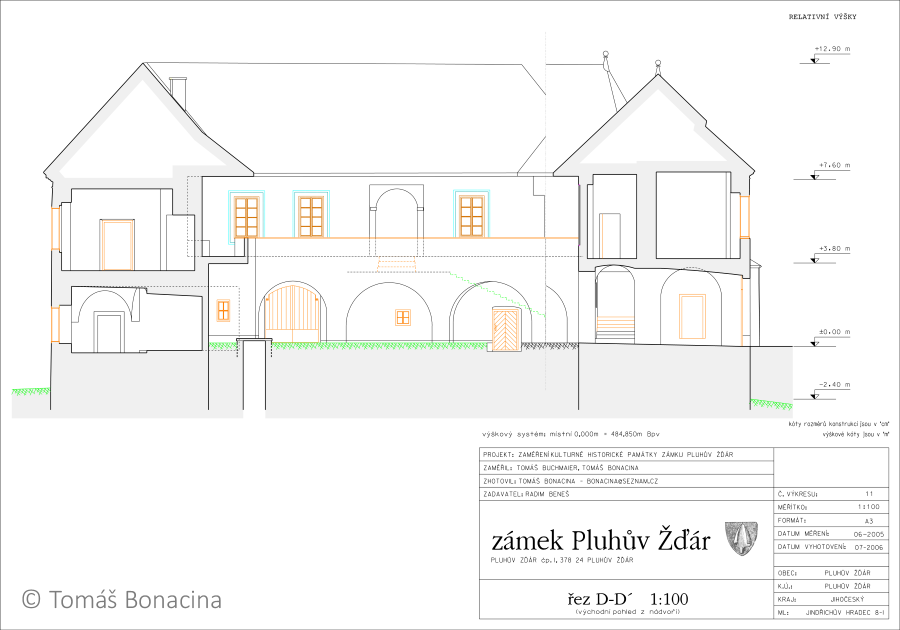

Řez DD, pohled východní z nádvoří
